透明、全彩色、軟硬復合

會選擇使用光固化打印技術的您，可能是基于下列理由…

成品需要呈現出光滑表面：可能不只是使用在內部討論，而是展示用，或是給最終客戶評估，因此需要呈現出漂亮、沒有明顯層紋的外觀。

細小特征：在特征小于1mm的情況下，F(xiàn)DM可能會比較沒辦法清楚呈現特征，此時就需要使用光固化技術來制作出足以呈現細小特征的模型。

透明打印：比如需要提供流體流動可視化分析的模型、透明蓋子和玻璃替代品等等，都可以考慮使用光固化打印，成品會接近壓克力材質。

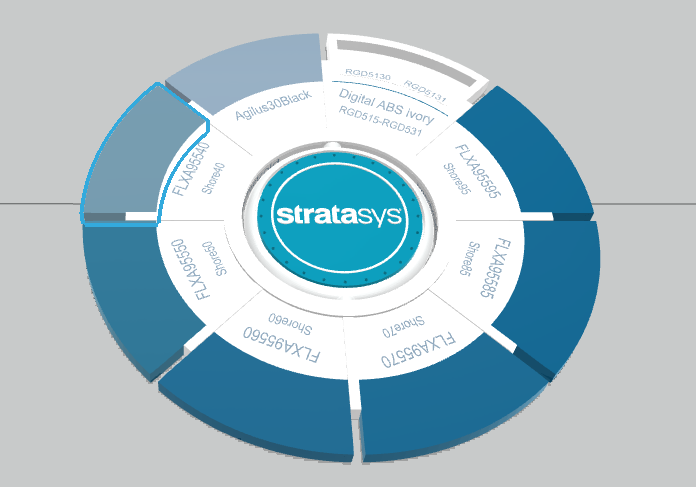

彩色或是軟硬復合模型等特殊需求：擁有Polyjet技術可以達到一般光固化做不到的彩色打印和軟硬復合（軟料范圍：Shore A 30 ~ 95）

(細致彩色模型)

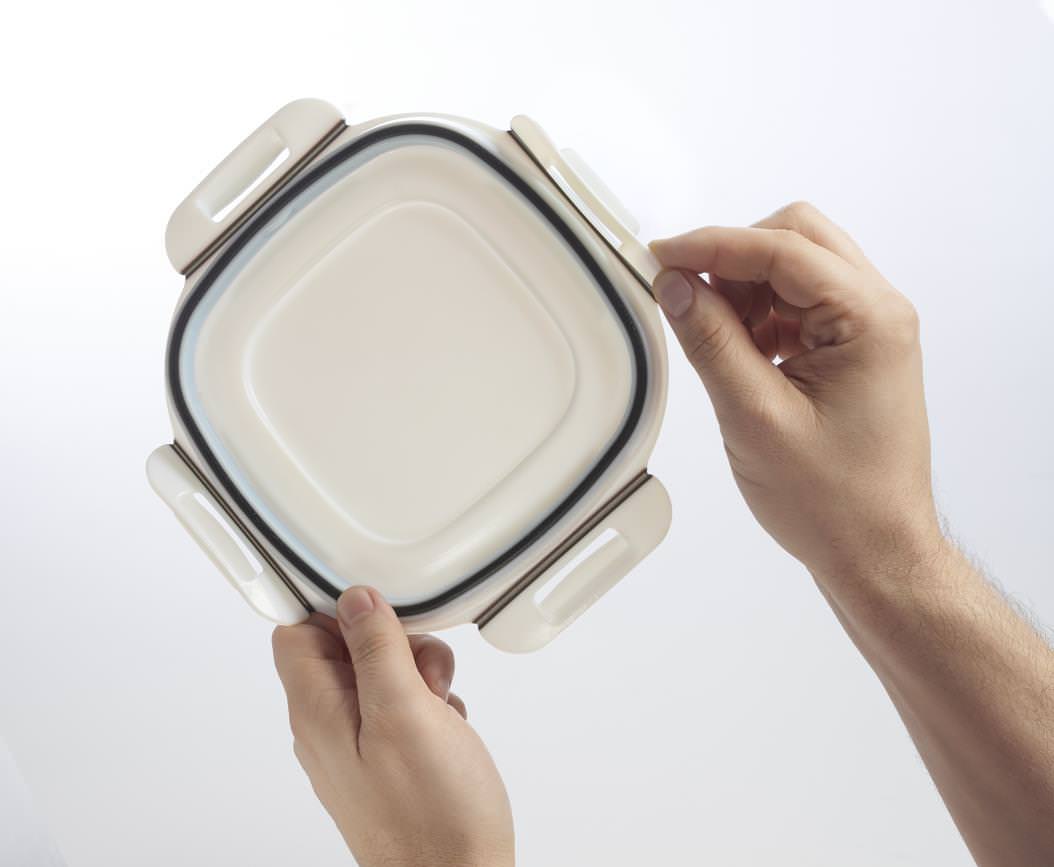

(軟硬復合)

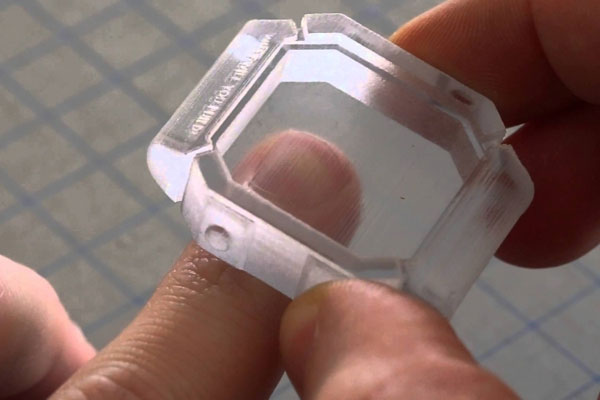

(透明物件)

我們在彩色打印的技術方面，能夠打印超過 500,000 種不同的顏色，以生動的色彩和完整的功能細節使設計栩栩如生，傳達最終產品的美感。

準備3D檔案的流程

從模型的設計開始，可以自行3D建模；或是當您有實體物品時，可以選擇逆向掃描取得圖檔。接著，您需要將檔案輸出成3D打印切層軟件可以接受的格式，以下是比較常見的輸出檔案格式：

（1）當您要打印單材料模型時，STL / STP / STEP是比較常見的檔案格式，其中輸出STL格式時，需要特別注意網格分辨率的調整，分辨率太低會導致印出來會有明顯的格紋，分辨率太高可能會讓檔案太大甚至軟件跑不動唷！

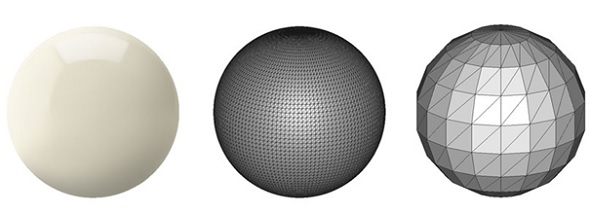

(圖說：左-成品，中-STL高分辨率過高，右-STL分辨率過低)

（2）當您要打印軟硬復合模型時，需要在建模軟件中就將軟料與硬料的相對位置擺好，再分別輸出STL檔案，這樣我們才能夠一體成形輸出軟硬復合模型唷！

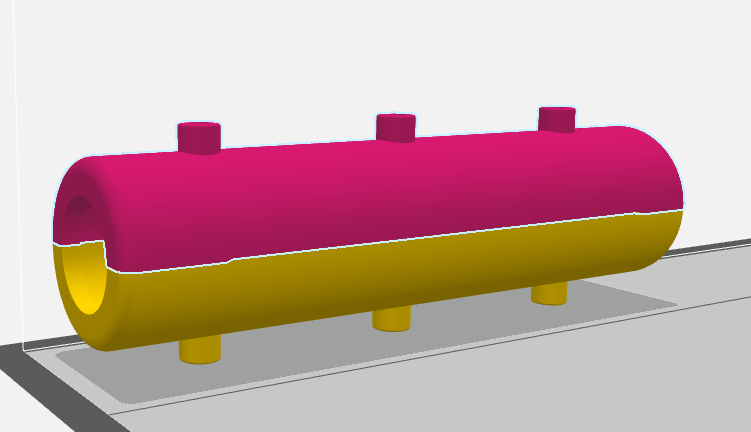

(圖說：紅色為軟料，黃色為硬料，兩個圖檔的相對位置是設定好的)

（3）當您要打印彩色模型時，可以輸出VRML(.wrl) / OBJ / 3MF等等格式，但是要記得勾選輸出材質貼圖的選項，這樣才會是彩色的??！

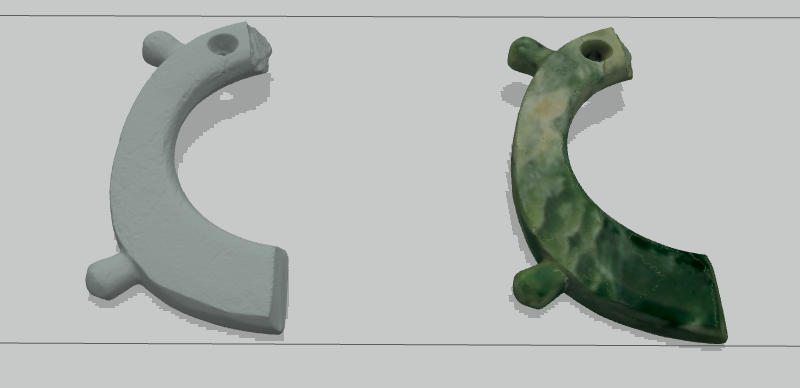

(圖說：左-沒有材質貼圖，右-材質貼圖)

或是也可以和軟硬復合模型使用相同的方式，輸出多個已經設定好相對位置的STL檔案，并由我們在切層軟件中為您指定每個部件的顏色。

(圖說：圖中每個顏色都是一個STL檔，可以在切層軟件中分別指定顏色)

●模型目的與需求

3D打印是使用層層堆棧的制造技術，相對于傳統制造技術而言，更加快速方便，尤其是在設計初期階段，更是能為快速驗證與設計修改帶來無與倫比的效率。然而，即使是光固化打印這種適合打印細小特征的技術，都還是會有它的限制，下面要為大家介紹在設計建模時需要注意的事項，讓模型制作的成果能夠更符合您的期待。

(1) 外觀確認：光固化技術最主要的特色是可以打印出細致的外觀，并且比起其他技術，打印層紋較不明顯，在后處理中的打磨階段也更容易變得平滑，對于需要制作漂亮外觀的模型而言，是最佳選擇。然而，每個技術還是有其極限，因此，下面是關于光固化打印模型的一些注意事項：

?公差約為0.15mm或0.0015mm/mm，以較大者為準。

?最小特征：建議在0.5mm以上較為安全（極限值為0.3mm）

?圓柱：直徑建議至少0.5mm，若為功能性圓柱，建議為2mm以上強度較佳。

?壁厚：厚度建議在0.7mm (軟) ~ 1mm (硬)以上較為安全（極限值為0.3mm），避免在去除之稱的過程中破損。

?孔洞：直徑建議至少0.5mm；寬深比至少1比2，支撐較能清除干凈。

?字體突出或凹陷至少0.3mm，呈現較為明顯。

?浮雕和雕刻細節：為了使設計可見，應至少高于或低于零件表面5mm。

?若要打印互相可以活動的元件，建議保留0.15~0.2mm空隙。

?模型若是屬于薄殼類的，會有變形的可能性。

(2) 耐溫：一般材料的光敏樹脂通常耐溫不高，熱變形溫度約為45-50℃；若有較高溫的需求，另有耐高溫樹脂，熱變形溫度約為65℃，經過工業烤箱的熱處理后甚至可到80℃。

(3) 防水需求：光固化打印的成品接近壓克力，對于防水的成效良好，只是需要注意，若是壁厚較薄的物件，可能會在長時間浸泡于水中的狀況下變形或損壞。

(4) 其他需求：樹脂的種類百百種，若是有其他特殊物理特性需求，都?xì)g迎上官方LINE或是寄信給我們，我們將為您提供最專業的建議。

結語

光固化是發展最早的3D打印技術之一，應用十分廣泛，特別在需要細致表面時，是許多人入門的技術。以上為光固化技術模型基本的概念，適用于大部分模型，但實際情況仍依您的模型形狀可能有所不同。

關于代工打印，有任何問題，歡迎隨時與我們聯系，會有專人與您一對一討論。
讓我們一起將3D打印的優點運用在您所需要的地方吧！可以直接電話聯系我們：0755-82953613
