【概要描述】金屬模型須知

打樣、小批量生產、直接使用

我司金屬打印制程為：SLM (Selective Laser Melting, 雷射選區重熔)，特色是精度高、適用于復雜薄壁精細零件；不過尺寸比較受限，需進行熱處理。

?

代工打印可以選擇的材料為：鋁合金、不銹鋼、模具鋼、鈦合金，若有需要其他種類材料請另外來信詢問，我們將盡力為您尋找可打印資源。

?

會選擇使用金屬材質以及金屬打印技術的您，可能是基于下列理由：

最終產品為金屬材質，需進行批量生產前的測試打樣，或是想要進行小批量生產。

鋁合金AlSi10Mg：屬于輕金屬，具備高動態負載能力，并且后加工最為容易。主要應用于賽車行業、航天內部、機械工業等功能性原型。

不銹鋼316L：具備耐腐蝕、高抗拉強度、高強度、高剛度等等特性。主要應用于一些功能性零件（EX: 手表、珠寶、電子外殼、配件）、食品和化學設施、汽車行業的非腐蝕性零件。

模具鋼MS1：與其他鋼相比具有更好的導熱性，在熱處理后可到洛式硬度HRC 54。主要應用于注塑模具、金屬鑄造工具等等需要特別高強度/剛度的零件。

鈦合金TC4：具備生物兼容性、良好的機械性能以及強度重量比，并具有更好的耐腐蝕性。廣泛應用于航天工程、人體的關節置換和手術工具、賽車和腳踏車車架、電子產品、以及其他高性能產品。

?

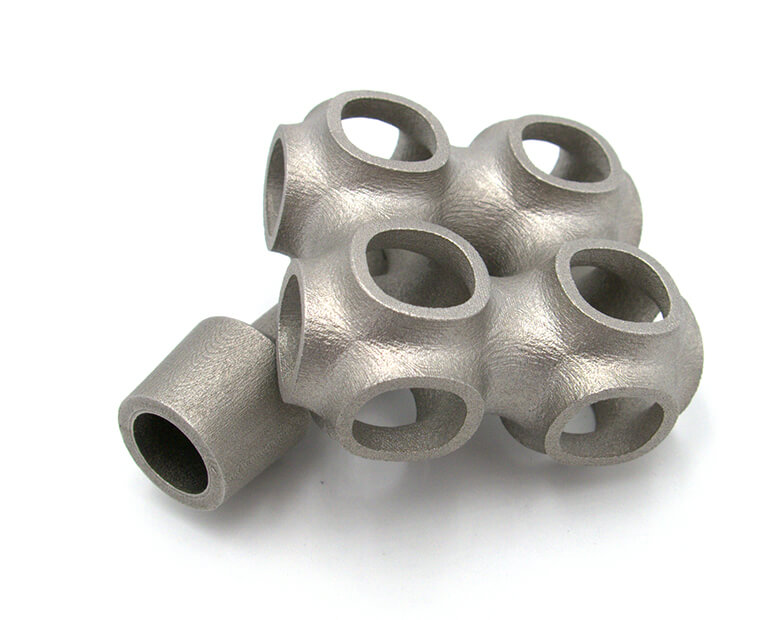

(鋁合金打印)

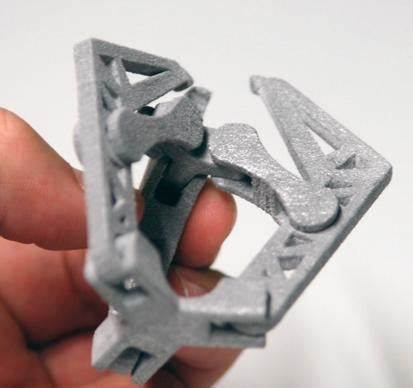

(不銹鋼打印)

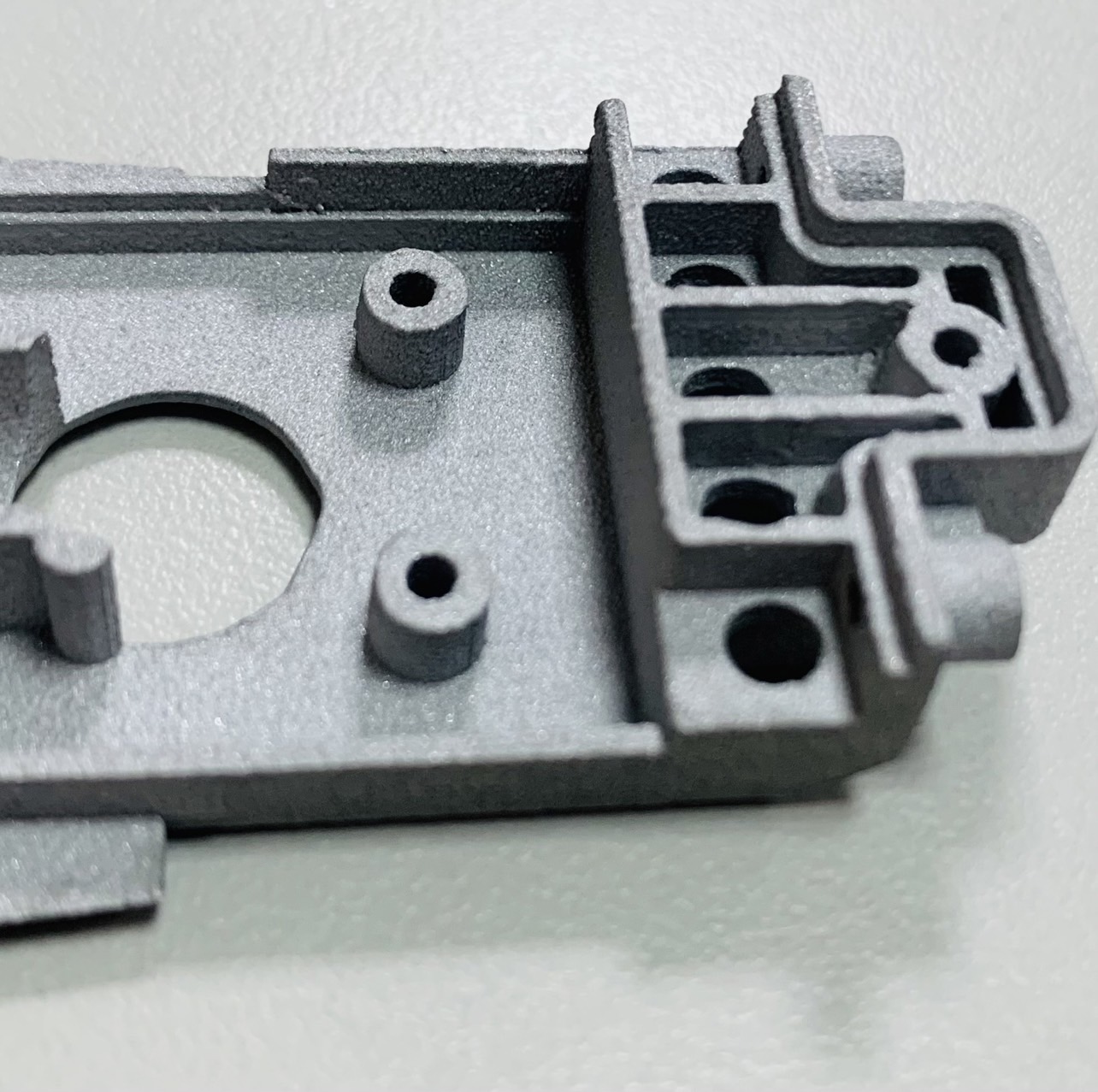

(模具剛打印)

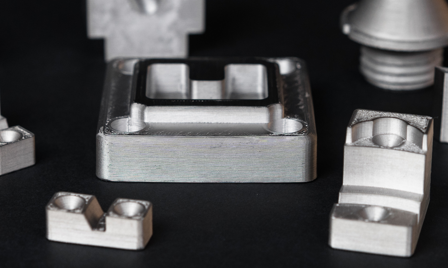

(鈦合金打印)

?

為了讓模型制作的成果能夠更符合您的期待，下面要為大家介紹在設計建模以及代工溝通時，需要注意的事項。

?

準備3D檔案的流程

從模型的設計開始，可以自行3D建模；或是當您有實體物品時，可以選擇逆向掃描取得圖檔。接著，您需要將檔案輸出成3D打印切層軟件可以接受的格式：

?

我們的金屬打印制程，僅能接受STL檔案格式；輸出時，需要特別注意網格分辨率的調整，分辨率太低會導致印出來會有明顯的格紋，分辨率太高可能會讓檔案太大甚至軟件跑不動??！

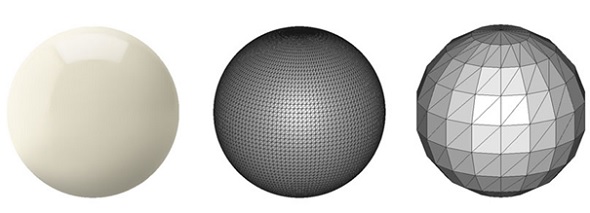

(圖說：左-成品，中-STL高分辨率過高，右-STL分辨率過低)

?

如果您是第一次接觸金屬3D打印，請仔細閱讀以下注意事項：

(1) 攻牙：螺紋建議用攻牙，不建議直接打?。ê瑑?nèi)、外螺紋），效果會不好。我司可以協助后處理攻牙，此項目費用另計。

(2) 最小特征：建議在0.5mm以上較為安全，壁厚低于0.5mm不保證能打印出來。

(3) 組裝：裝配件需要另發裝配組裝圖，發貨前會裝配好才寄出，如沒提醒則不負責裝配，需裝配的產品需預留單邊0.15mm空隙。

(4) 公差：約為+/-0.2-0.3 mm，實際誤差會因工件幾何形狀與尺寸而有所不同。

(5) 二次精加工：當局部裝配要求較高時（如軸承孔 / 直徑 / 平面裝配位）要提前留出加工余量，再通過二次精加工配合。我司可協助后處理二次精加工，此項目費用另計。

(6) 金屬打印材質跟傳統制程材料一樣，可以后續二次加工處理。

?

外觀

(1) 金屬打印在高溫?zé)Y(jié)的過程中，有些細長、薄壁、殼類等結構會有輕微變形情況發生，請?zhí)貏e注意。

(2) 金屬打印的優勢在于結構復雜件，精度跟表面效果會遜于CNC等機加工。

(3) 本色表面麻點（Ra7左右）

?



(外觀本色表面麻點約為Ra7左右)

?

結語

以上為金屬打印技術基本的概念，適用于大部分模型，但實際情況仍依您的模型形狀可能有所不同。

?

?

?

?

關于代工打印，有任何問題，歡迎隨時與我們聯系，會有專人與您一對一討論。
讓我們一起將3D打印的優點運用在您所需要的地方吧！可以直接電話聯系我們：0755-82953613
